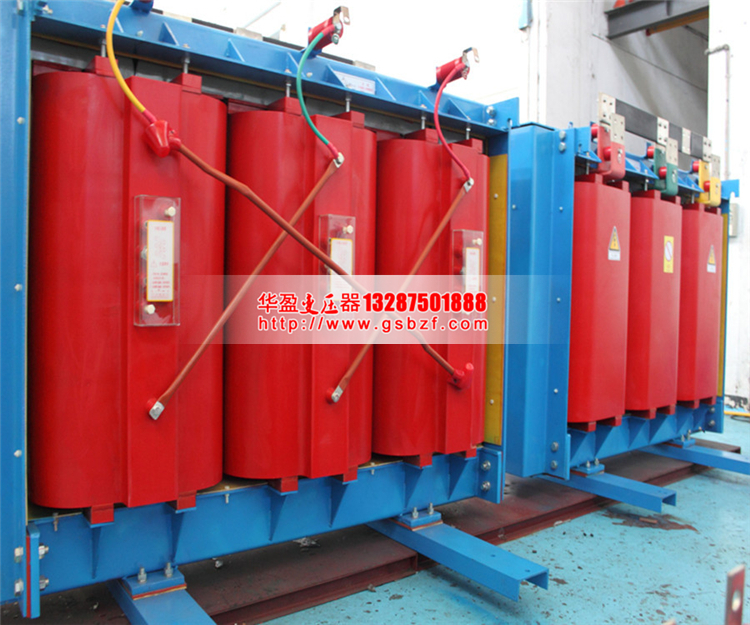

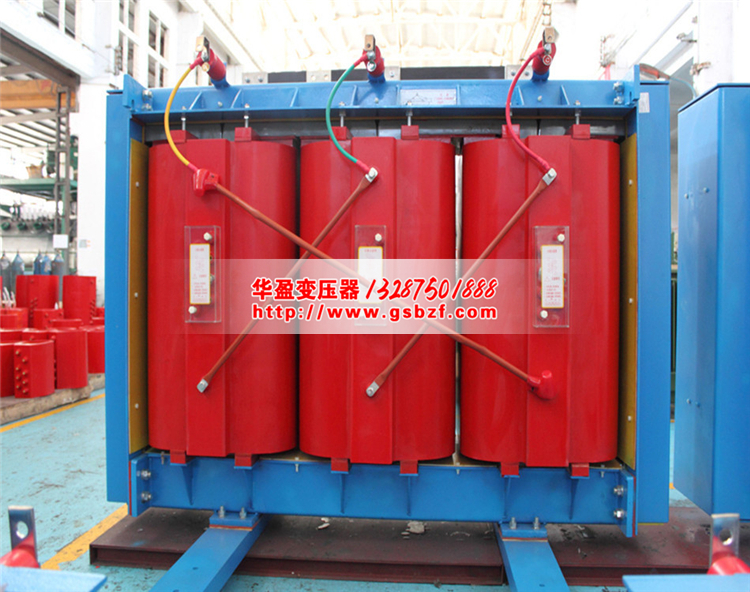

SCRBH15非晶合金干式變壓器具有空載損耗低、無油、阻燃自熄、耐潮及免維護等優點。現在適用于普通干式變壓器的所有場所均適用非晶合金變壓器。包括機場、車站、城市地鐵、高層建筑及發電廠等。尤其在易燃、易爆及電能短缺的地方更加適合。
產品型號：SCBH15-200~2500
主要技術參數：額定電壓≤35kV，額定容量≤2500kVA，絕緣等級F級或H級。
主要使用領域：電廠、電站、工礦企業、用戶配電站等35kV及以下配電系統，特別適合于間斷性運行的工況，如：地鐵、農村配電網等領域。
產品標準
GB1094.1-1996 GB1094.2-1996 GB1094.3-2003 GB1094.5-2003
GB/T6451-1999 GB/T7595-1987 GB/?T10237-1988 JB/T3837-1998
非晶合金材料及其干式變壓器特點：
非晶合金環氧澆注干式變壓器的繞組及夾緊裝置所用材料與普通環氧澆注干式變壓器基本相同，但是選用的鐵心材料有著很大的差別，選用的是一種被稱為非晶合金的新型高技術產品。非晶合金是一種厚度為0.03mm左右很薄的磁性材料。它是一定比例的合金原料采用超急冷技術(冷卻速度107℃/s)，經過冷卻浮筒，鑄成的帶狀薄片。與冷軋硅鋼片相比較，非晶合金材料具有五個方面的優點，但是也有五個方面缺點。這些缺點給變壓器的設計與制造帶來了很多困難。
五個方面的優點體現在：(1)各向同性的軟磁材料;(2)損耗很低，約為硅鋼片的30%;(3)電阻率高，約為硅鋼片的3倍;(4)后繼工藝處理方便(后繼處理能得到所需要的磁性);(5)制造工藝環保性好。

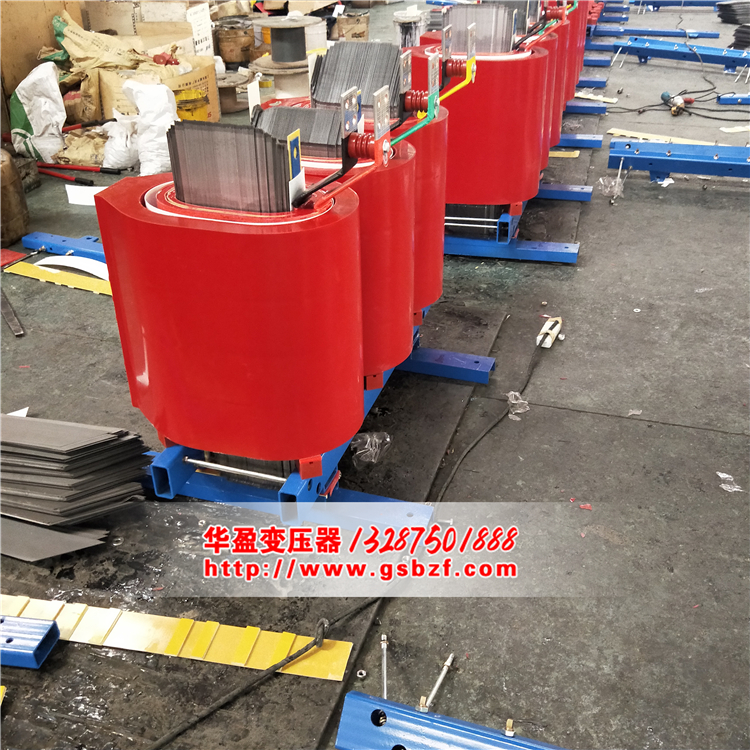

由于非晶合金帶材成型的緣故，鐵心的截面一般做成矩形，繞組也做成矩形。在一個軛位有斷口，打開斷口套裝繞組，然后閉合斷口。鐵心采用外購的三相三柱新結構。由于難燃阻燃，可靠性高，免維護等優點，非晶合金干式變壓器在配電市場有著廣闊的發展前景。
| 序號 | 驗收項目 | 主要檢驗內容 | 檢測方式 |
| 1 | 產品外觀檢驗 |
外觀有無損傷、表漆是否有脫落、有無漏油現象、
地腳尺寸是否符合要求。
|
目測、
鋼尺測量
|
| 2 | 變壓比測量 | 變壓比和聯結組別。 | 變比電橋 |
| 3 | 直流電阻測量 | 高、低壓繞組電阻。 | 單、雙臂電橋 |
| 4 | 絕緣電阻測量 | 高、低壓繞組間及對地絕緣電阻。 | 兆歐表 |
| 5 | 空載損耗試驗 | 變壓器空載損耗、空載電流。 | 變壓器空負載測式儀 |
| 6 | 負載損耗試驗 | 變壓器負載損耗、阻抗電壓。 | 同上 |
| 7 | 工頻耐壓試驗 | 高、低壓繞組間及對地絕緣。 | 試驗變壓器、調壓器、電壓表、電流表 |
| 8 | 感應耐壓試驗 | 高、低壓繞組匝間絕緣。 | 倍頻發電機、調壓器、電壓表、電流表 |
| 9 | 變壓器油檢驗 | 耐壓。 | 油耐壓儀 |
