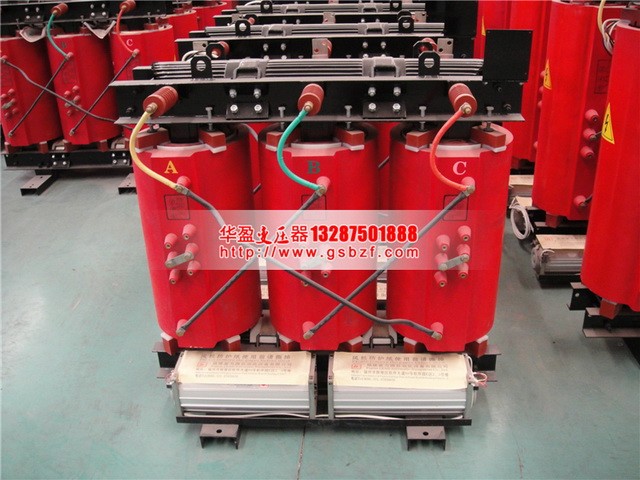

4000KVA干式變壓器具有安全，阻燃防火，無污染，可直接安裝在負荷中心。免維護、安裝簡便。防潮性能好，停運后不經預干燥即可投入運行。損耗低，局部放電量低、噪音小、強迫風冷條件下可以120% 額定負載運行。自己備有完善的溫度保護控制系統，為變壓器安全運行提供可靠保障。4000KVA干式變壓器的可靠性指標已經達到國內先進水平。

　　4000KVA干式變壓器產品特點：

　　1.線圈采用銅導線纏繞或箔繞，以無紡布加亞胺薄膜線材為原材料，無紡布加亞胺薄膜線材具有相對絕緣厚度較薄，耐壓性能高等特點，是繞制體積小，出力大，可靠性高的電器產品*理想的繞組線材料。耐壓強，環氧樹脂不加填料真空干燥脫氣脫濕整體澆注，機械強度高，抗短路，耐沖擊能力強。

　　2.高壓繞組首末端及中間分接抽頭采用銅嵌件預埋結構，鋼性好，便于調檔，美觀整齊。

　　3.鐵芯采用全新武鋼120冷軋硅鋼片疊制，45度全斜多階梯接縫。表面用樹脂絕緣涂層覆蓋，耐潮濕，防銹，降噪。

　　4.鐵芯、夾件和線圈之間采用彈性件夾緊，使線圈處于穩定壓緊狀態，以降低噪音。

　　5. SCB10環氧樹脂澆注干式變壓器按自冷設計，整體澆注的高(低)壓線圈筒壁內部預留有縱向通風道，可配備強迫風冷裝置(冷卻風機)，采用強迫風冷裝置后，可提高輸出容量20%。

　　6.配有溫控器，在低壓線圈頂部的預埋孔內放置鉑電阻(PtlOO)。以監測變壓器繞組溫升，自動啟停冷卻風機并設有故障報*、超溫報*和超溫跳閘功能，為干式變壓器提供可靠的過載保護裝置，從而提高干式變壓器運行的安全性。

　　4000KVA干式變壓器結構特點：

　　鐵芯:鐵芯選用全新武鋼120優質冷軋硅鋼片，三階全斜接縫結構，芯柱采用F級無緯帶綁扎，鐵芯表面采用環氧樹脂包封，降低了空載損耗(空載損耗可以達到負差)，空載電流和鐵皮噪聲，夾件和緊回件經特殊表面處理，使產品外觀質量有了進一步提高。

　　溫控系統和風冷系統:采用橫流頂吹式冷卻風機，該冷卻風機具有噪聲小，風壓高，外形美觀等特點，增強了變壓器的過載能力。溫度控制采用智能溫控儀，提高了變壓器運行安全可靠性。

　　保護外殼和出線母排：保護外殼對變壓器作進一步安全保護，防護等級有IP20、IP23等。外殼材料有鋁合金、冷軋鋼板，不銹鋼等供用戶選擇。低壓出線用標準母線排出線，側出線和頂出線均可，也可為用戶設計特殊出線方式。

　　4000KVA干式變壓器工作條件：

　　安裝高度：海拔不超過1000m

　　電源電壓的波形：似于正弦波;

　　多相電源電壓的對稱性：多相變壓器所連接的電源電壓應近似對稱。

　　環境溫度：

　　氣溫+40攝氏度;

　　日平均氣溫+30攝氏度;

　　年平均氣溫+20攝氏度;

　　氣溫-30攝氏度(適用于戶內式變壓器)。

　　4000KVA干式變壓器結構特征：

　　1:鐵芯

　　鐵芯采用高導磁優質晶粒取向冷軋硅鋼片，45°全斜步進接縫，鐵芯采用特殊的方管拉板結構，芯柱采用絕緣帶綁扎，貼心表面采用特殊樹脂涂覆以防潮防銹，有效降低了空載損耗、空載電流和鐵芯噪音。

　　安全，難燃防火，無污染，可直接安裝在負荷中心。

　　免維護、安裝簡便、綜合運行成本低。

　　防潮性能好，可在***濕度下正常運行，停運后不經預干燥即可投入運行。

　　損耗低、局部放電量低、噪音小、散熱能力能，配備有完善的溫度保護控制系統，為變壓器安全運行提供可靠保障。

　　可靠性高。據對已經投入運行的產品的運行研究，產品的可靠性指標已經達到國際先進水平。

　　2.箔式線圈

　　低壓繞組采用整段銅箔，連同F(xiàn)級的匝絕緣在專用低壓箔繞機上繞制。箔式線圈較好地解決了低電壓，大電流線圈線繞產品短路應力大，安匝不平衡，散熱效果差，存在繞制螺旋角，人工焊接質量不穩定的突出問題。同時我公司繞組端部用樹脂灌封，固化成形，防潮防污。

　　3.溫控裝置

　　4000KVA干式變壓器采用BWDK系列信號溫度計，測溫元件埋設在低壓線圈上半部，可自動檢測并巡回顯示三相線圈各自的工作溫度。并且有超溫報警和跳閘功能。
